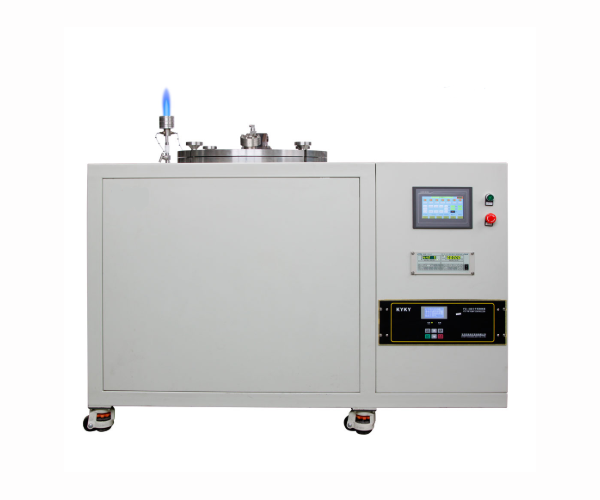

本设备为周期作业式，内部不含碳,避免碳污染，属真空无污染烧结，广泛用于主要用于陶瓷金属化、陶瓷烧结、还原、钎焊、退火和光亮处理等产品特点。
设备主要结构
本氢气炉主要结构包括炉室、升降系统、氢氮气系统、冷却水系统、电力调整器及电气控制系统等组等。炉室由上炉盖、炉体和水冷底板所组成。氢氮气路系统:手动阀、压力传感器、流量计及压力表、湿氢装置等组成。氢气入口装有压力表。管路均采用优质不锈钢管,连接头采用不锈钢双卡套式连接，保证密封和安全性。
气体系统: 在工作时先对炉体抽真空排除大气后可直接向炉内充氢气,当氢气达到正压后，开放气阀废氢在排气口燃烧，直到升温、保温、结束。自然降温至400度以下时，关闭氢气阀，向炉内充氮气,直到工作结束。气路系统具有氢压不足，在规定时间内没有排除故障自动关闭氢气阀，打开氮气阀向炉内充氮气并发出报警信号。炉子排气口设有点火口和防回火装置。当炉膛压力过高，充气电磁阀自动关闭，等压力下降到一定值后自动开启。
试氢:
1.打开氮气阀充氮气。充氮气约10-15分钟后(或直接抽真空充氢)，转充氢气。
2.充氢几分钟后,一个玻璃试瓶套在火头喷咀上装满氢气,然后用手按住瓶口(瓶口向下)取下用明火试燃。若发出“噗”的声音，说明氢气较纯;若发出啾"的声音, 说明氢气不纯，必须再充、再试。
3.证明炉内氢气达到足够的纯度后，可对炉子进行升温、保温、降温等操作。
产品选件
高真空系统，无纸记录仪，PLC控制等。
主要参数
|
型号 |
名称 |
额定功率 |
最高温度 |
工作区尺寸 |
极限真空度 |
|
SQPL- -1800 |
氢气炉 |
10KW |
1800C |
φ80x 100mm |
5x 10-3Pa |
|
SQPL 1800 |
氢气炉 |
35KW |
1800C |
φ150x 200mm |
5x10-3Pa |
|
SQPL- -1800 |
氢气炉 |
45KW |
1800C |
φ165x 260mm |
5x10-3pa |
|
SQPL- -1900 |
氢气炉 |
46KW |
1900C |
φ200x 260mm |
5x10-3Pa |
|
SQPL- 1900 |
氢气炉 |
55KW |
1900C |
φ220x 200mm |
5x10-3pa |
备注:可根据用户要求温度，炉膛尺寸可定制。
