产品结构

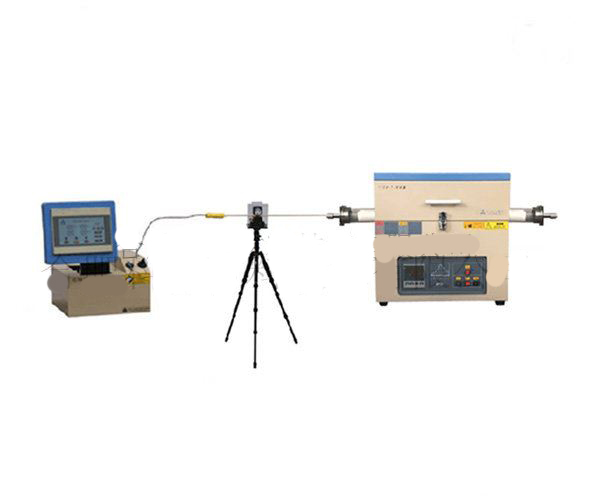

由可调高度的三脚架以及测温控制盒两部分组成
设备配有多种热电偶接口,可连接k型、s型、B型等热偶(标配中不含热偶,根据客户需求进行配置)热偶放置于三脚架上,通过三脚架辊轮带动进行精确移动,从而实现温场内部各位置点的温度测量●PLC触摸屏控制,操作方便,测温点间隔距离、测温点间隔时间以及测温点个数均可进行设定
温度曲线实时显示,数据可通过Exce1表格形式导出
热电偶(选配)
可连接多种热电偶: k型、s型、B型常用热电偶长度为1m,可根据客户实际需要进行定制
三脚架
带辊轮三脚架,可带动热电偶进行精确移动高度:60-160cm可调,适应各种尺寸管式炉的测温要求
PLC控制系统
PLC触摸屏控制:测温点最小间隔距离: 5mm
测温点间隔时间: 10s 60min
(如设置5min,热电偶测温过程为:前一个测温点停留4min58s后进行2s测温并记录该点温度,之后热电偶移动到下一个测温点,同样停留4min58s后进行2s测温并记录该点温度,依次类推获得整个温场温度分布曲线)
测温点个数: 1 999 (可根据各管式炉加热区长度以及测温点间隔距离来确定所需测温点数)
温度曲线实时显示,数据可通过Exce1表格形式导出
质量认证
CE认证.
产品尺寸
控制盒尺寸: 330m LX 240mm wX 200mm H
