32工位高通量手动电弧熔炼炉

产品型号:SP-MAM-32
产品品牌:上海升利
产品概述:
SP-MAM-32是一款32工位的手动电弧熔炼系统,2个16工位水冷铜坩埚嵌入在手套箱中,熔炼过程全在手套箱里操作,其手套箱里的氧含量可控制到< 2 ppm。可手动移动氩弧腔到每个铜坩埚中,对金属进行熔炼,其最高熔炼温度可达3000℃。此设备特别适合于采用高通量方法来进行合金结构研究及相图的完善。

结构

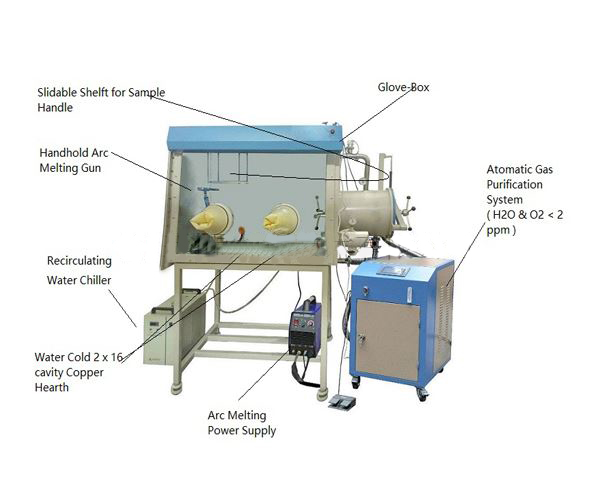

此系统由以下几个部分组成:

循环手套箱(氧和水含量< 2 ppm)

两个16工位的水冷铜坩埚(32工位)

嵌入在手套箱底部。200A DC电源

电弧熔炼枪,带有F40接口,可与手套箱连接
16L/min的循环水冷机

电弧熔炼&铜坩埚

金属样品在铜坩埚,通过氩弧腔进行熔炼,其最高熔炼温度可以达到3000C。

铜坩埚共有32个工位(每个工位直径中25mm) ,每个样品不会交叉污染(坩埚工位可根据客户的要求而定)

铜坩埚的尺寸可通过手套箱的过渡仓,所以方便于更换
配有不锈钢挡板,防止样品交叉污染
配有电弧枪,枪头为直径4mm的钨电极
水冷铜坩埚镶嵌在手套箱的底部

手套箱
壳体材料: 304不锈钢

手套箱尺寸: 1230 m(L) x 740mm(W) x 900mm (H)

手套箱和支撑架总高度: 1860 m

手套箱可承受最大气压: 810 Torr
过渡仓尺寸: 360mm(ID) x 435mm(L)
过渡仓最大真空度: 0.05 Torr
配有直径为203m的橡胶手套
一个可滑动的样品架安装在手套箱内
手套箱外安装有LED灯

手套箱前面板可设计为开启式(根据客户要求)


循环系统

自动水净化系统可以将手套箱中的水份降到2ppm人下
露点仪(0-999ppm)安装于手套箱的内部

其精确度为+/- 0.1 ppm
大量的水分干燥剂安装在循环系统内部,最多可以吸收1.5kg的水分。
自动除氧功能,手套箱内氧含量可以达到2ppm
循环系统内安装有加热模块,可对脱水剂和脱氧剂进行再生
自动压力控制系统,可保持手套箱内的气压恒定
循环系统所用的操作,仅仅通过一-6' 彩色PLC触摸屏来控制
触摸屏控制面板可以移动,客户可根据个人需求将控制面板放在较合适的位置进行操作

电弧熔炼电源
输入电压:单相AC 2207+/- 15% .50/ 60Hz(可选购,三相AC 380W 50Hz )
输入功率: 6. 3KY,最大输入电流30A
输出: DC, 56V (0VC), 10190A (可调)

可选:最大电流输出达到300A

循环水冷机
电弧熔炼枪头,铜坩埚都需要通入冷却水,系统所配水冷机的流速为16L/min(


净重
200kg

质保期
一年质保期,终生维护
