设备名称 |

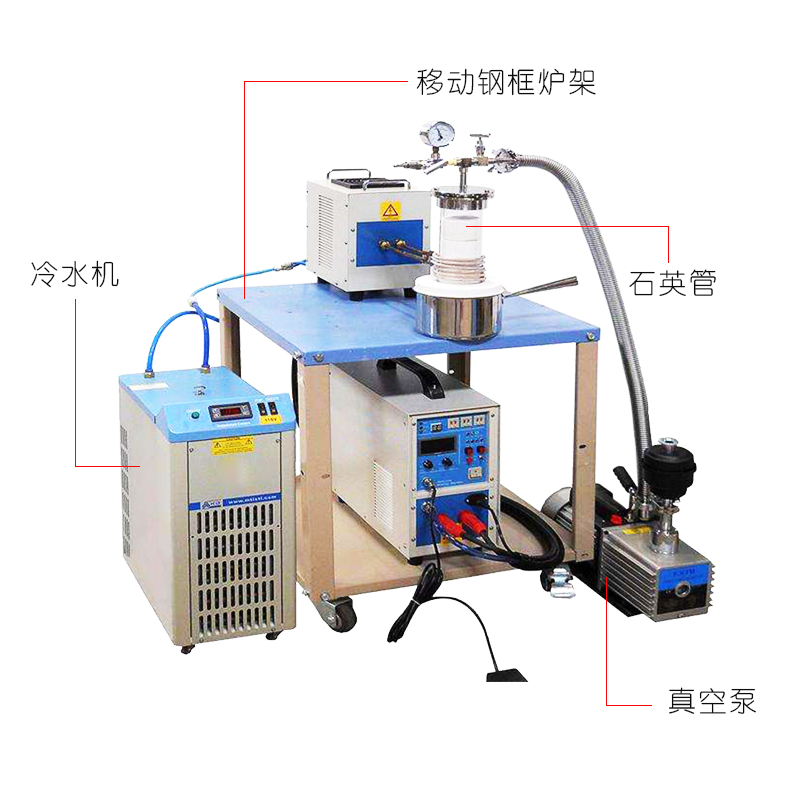

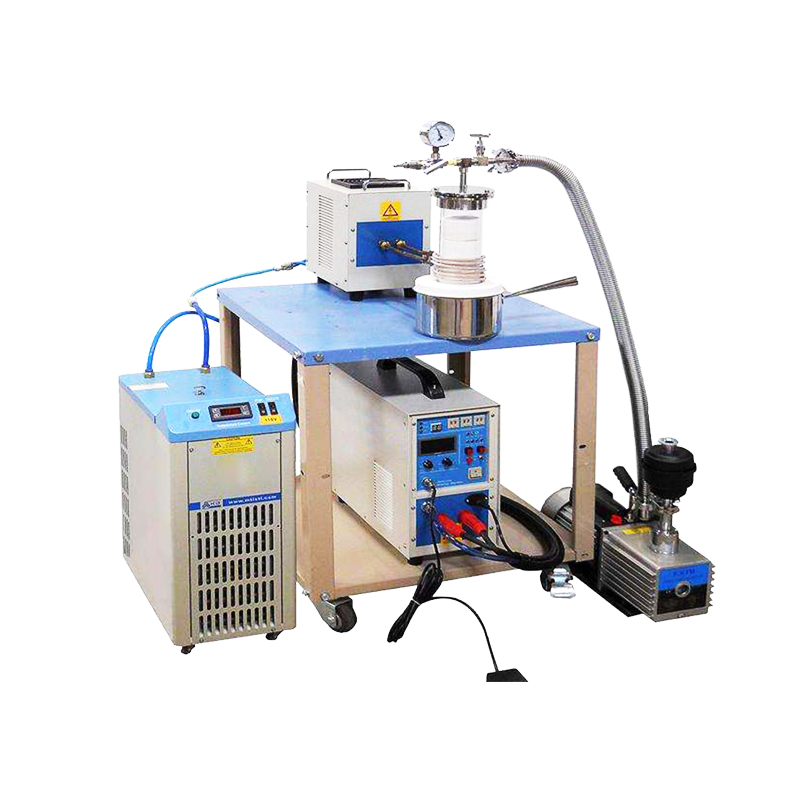

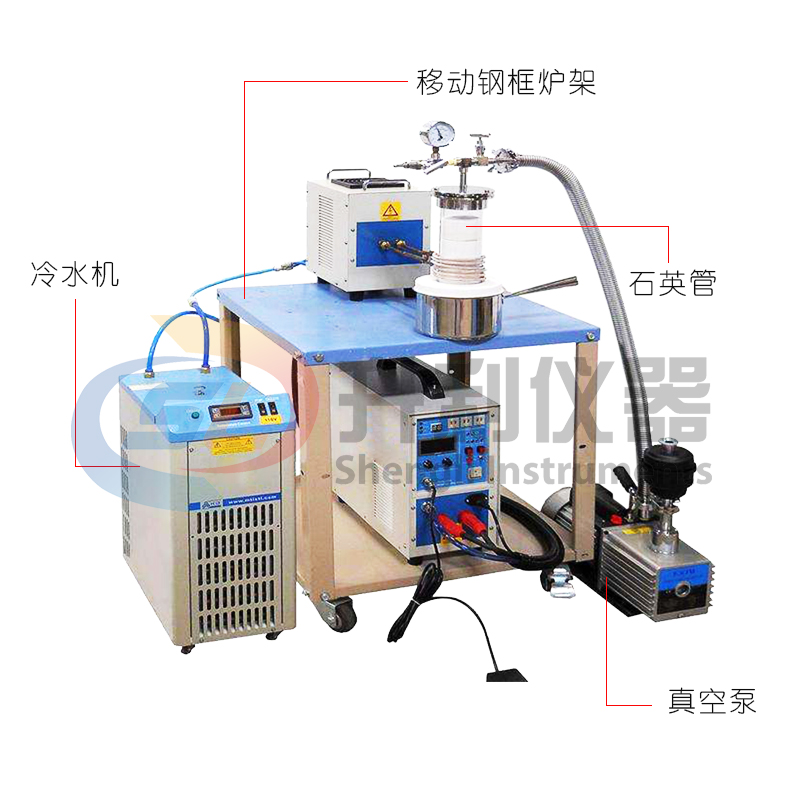

真空感应熔炼炉(2020.12.3——升利实验室审核) |
感应加热电源 |
• 工作电压:三相,380V AC 50/60HZ • 最大输入功率:20KW • 空气开关:需60A的空气开关 • 保护:自动水压,超温和超功率保护 • 输出频率:30-80KHZ • 循环比:80%
|
温度控制器&热电偶 |
• 工作电压;208~240V AC,单相 • 采用PID方式控温,可设置30段升降温程序 • 设置有超温&断偶保护 • 控温精度:+/- 5 ºC • 采用C型热偶(进口Ω热电偶),探头伸入到石墨坩埚内 • 连续工作温度: 1000ºC~1700ºC • 最大升温速率:
• 10ºC/second (1000ºC-1200ºC) • 1700℃(恒温时间<10min) • 1600℃(恒温<1小时) |
真空法兰、石英管和防护罩 |
• 不锈钢法兰上带有高温硅胶O型圈,在法兰上安装两个阀门和真空计 • 一端封闭的石英管:150mm(OD)*142mm(ID)*300mm(L) • 在法兰上连接KF25接头和KF25的波纹管用于连接真空泵
|
循环水冷机 |
• 温度范围:5~30°C • 水流量:16L/min • 水箱:不锈钢材质,容积为12L • 注意:建议使用特定的冷却液以获得最佳性能。在几次加热试验后,等待几分钟冷却属于正常现象。
|
真空泵 |
• 标配一个VRD-8的双极旋片机械泵 • 电压:AC 208-240 50hz,单相 • 最大功率:800W
|
产品尺寸 |
• 感应加热炉:530mm*220mm*430mm • 水冷机:590mm*380mm*760mm • 移动钢框炉架:700mm(L)*1000mm(W)*700mm(H) (用于放置感应加热器和石英管)
|
净重 |
• 60kg |
质保期 |
•一年保修,终身技术支持。
1.耗材部分如炉管,耐火材料,密封圈,石墨坩埚和感应圈等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
注意事项 |
· 为了保护石墨坩埚和C热电偶,在整个实验过程必须在流动惰性气氛环境中进行。气体流量应限制在< 200SCCM
· C型热电偶是耗材,不在我们的保修范围内
· 在连续的气体流动状态下,所有的气路压力都在0.02MPa以下。石英管内气压超过0.02MPa后,可能对炉膛造成不可逆转的破坏
· 当出气口关闭,炉腔内存在正压状态时,不要加热炉子。在加热过程中,必须使用压力表来密切监测加热腔体内情况,一旦燃烧室压力超过0.02MPa,请立即打开放气阀,以防止不可预见的损坏
· 熔化时间和温度与材料、坩埚、耐火绝缘等有关。如果不知道感应加热器是否能熔化您的样品,请联系我们的工程师咨询
· 石英管内部气压必须<0.02MPa(相对气压)
· 所用气瓶上必须安装减压阀(可在本公司购买)
|
应用 |
• 此设备可改为RTP(快速热处理炉)和混合物理化学气相沉积(HPCVD)系统,请点击下面的图片查看,如您有任何特殊需求可联系我们
|
