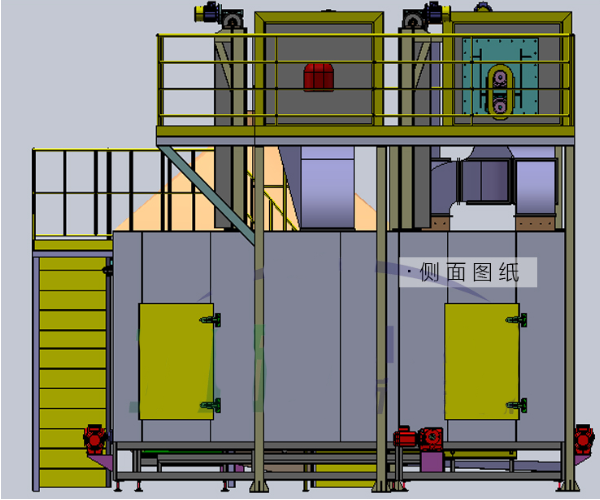

成型炉(水冷)

产品型号:SN1619508781
产品品牌:上海升利
产品概述:
1 采用新型比例式多段调温烧嘴,并结合独特的燃烧室和孔板式倒流结构,高精度的控温模块等措施,使设备在长期使用过程中炉温均匀性±5℃(空载恒温状态下)。 2 料架输送机构大量采用我公司成熟使用的电机+输送链+导轨输送机构(节拍运行),使转移运行速度快,运行平稳。 3 进料口 独特的过渡区结构设计,大大满足的产品工艺要求。提高的产品的受热温度稳定性。 4 多项节能措施的配合使用,使设备运行达到最高的经济性和最低的造价。

    一、设计依据

    1 工件名称:汽车配件塑料管道成型设备

    2 工件材料:PPA PPS PA12 PA6.12等

    3 工作节拍:2---5min/框可调

    4 烘烤温度:室温至200℃可调

    5 加热方式:天燃气、电、热导油、蒸汽等

    6 工艺流程:上料+加热+保温+冷却+风干(吹走残留水滴)+下料

    7 设备主体材料:外表面碳钢高温烤漆处理+内表面及风道不锈钢304材料

    8 炉门开启方式为:气动或电动升降。


    设备采用的新技术及优点:

    1 采用新型比例式多段调温烧嘴,并结合独特的燃烧室和孔板式倒流结构,高精度的控温模块等措施,使设备在长期使用过程中炉温均匀性±5℃(空载恒温状态下)。

    2 料架输送机构大量采用我公司成熟使用的电机+输送链+导轨输送机构(节拍运行),使转移运行速度快,运行平稳。

    3 进料口 独特的过渡区结构设计,大大满足的产品工艺要求。提高的产品的受热温度稳定性。

    4 多项节能措施的配合使用,使设备运行达到最高的经济性和最低的造价。

    主要技术参数

    设备设计占地

    ≤15m×7.9m×4.0m(长×宽×总高);

    操作1、2、3、4区尺寸

    长9.8m×宽1.0m×高0.85m;

    过渡1区尺寸

    长2.2m×宽1.1m×高2.3m;

    预热区尺寸

    长2.2m×宽1.4m×高2.3m;

    恒温加热1-6区尺寸

    长11.90m×宽1.7m×高2.3m;

    过渡2区尺寸

    长2.00m×宽1.7m×高2.3m;

    冷却(喷淋、沥水)区尺寸

    长2.30m×宽2.0m×高2.3m;

    加热炉设计温度

    室温~200℃可调;

    温度均匀度

    ≤±3℃(空载恒温测试范围内)

    温度控制

    采用多段加热方式,加热区每段可单独控制加热温度;

    设备表面温升

    ≤室温+15℃;(炉口、接缝出除外)

    设备总功率

    60KW;

    废气排放口

    ¢100×3,自然排气,开度手动可调;

    门结构

       加热炉进、出料口为气动提升门(达到效果:保温/断热/快速、轻松打开、关闭);(达到效果:挡水/断热效果/防止水/水雾扩散)。

    传动链速度

     加热区调速范围:调速范围6~15m/min;

    输送轨道

    采用P50.8大滚子链制作轨道+角铁;材质为304不锈钢;

    传动链规格

    采用P25.4链条制作输送,轨道上平面离地高度700mm,

    冷却方式

    冷水喷淋冷却,水温控制在10-15℃

    冷却机组安装户外。冷却水箱安装户外。根据现场实际情况确定。

    喷淋水过滤

    采用三级过滤器,配水温表,流量表、水压表,过滤系统共两套,用一备一(不停线快速更换滤芯)管道自吸泵及电磁阀都采用并联连接,设备在喷淋水入口处增加净水过滤器,净水等级50um.提供一个滤芯,后续若更换由客户自行提供

    喷淋电磁阀

    采用FESTO/SMC电磁阀品牌(或同等级品牌)

    工件防撞装置

    工件上料段设有限高及限宽检测光电开关检测装置,当工件在料盘中安放尺寸超过每边30mm时或者高度超过炉腔设计高度时,发出声光报警并切断传动电机,对工件进行保护。

    料车跟踪

    采用光电和接近开关采集、跟踪料车位置;

    电 气 控 制 系 统

    温度控制

    西门子触摸屏+西门子PLC对整个程序进行控制,配温度模块,每个温区进行独立控制,用温控表控制,与PLC通讯。模块连续缓冲式输出控制加热器, 采用电力调整器控制的电流大小。颠覆传统过零触发时带来的电流瞬间冲击大、控温波动大等影响,可使输出电压平稳线性变化,控温效果更稳定,性能更卓越,(可根据温度的误差大小自动调整输出功率的大小)使温度更加精准;功能有PID自整定、自动恒温、自动计时、超温断电、漏电保护断路器、电机过载保护等功能,其它电器均是施耐德同等品牌。

    温度显示

    采用西门子PLC+西门子触摸屏,配感温元件。

    感应器

    采用机械/光电感应器,保证料架运行平稳。

    1、超温报警系统

    2、过电流保护:防止电机烧毁及跳脱。

    3、电机与加热连锁装置:即先鼓风后加热。

    4、控制线路保护:防止电路短路,造成意外。
